اهمیت استفاده از ناودانی از ناودانی استاندارد در پروژهها
یکی از مقاطع فولادی پرکاربرد در صنعت ساختوساز و پروژههای عمرانی، ناودانی است که در اسکلت فلزی، سازههای صنعتی، پلها و حتی برخی سازههای سبک مورد استفاده قرار میگیرد. در این میان، استاندارد ناودانی اهمیت ویژهای دارد، زیرا این استانداردها مشخص میکنند که این مقطع فلزی U شکل از نظر ابعاد، وزن، کیفیت فولاد و روش تولید باید در چه سطحی قرار داشته باشد تا بتواند تحت بارهای سازهای مختلف دوام بیاورد. نادیده گرفتن این استانداردها میتواند منجر به شکست سازه، افزایش هزینههای تعمیر و حتی بروز خطرات جانی شود. در ادامه این مطلب با اهمیت انتخاب صحیح استاندارد ناودانی، انواع آن و تأثیر این انتخاب بر کیفیت پروژه آشنا میشویم.
ناودانی و استاندارد ناودانی چیست؟

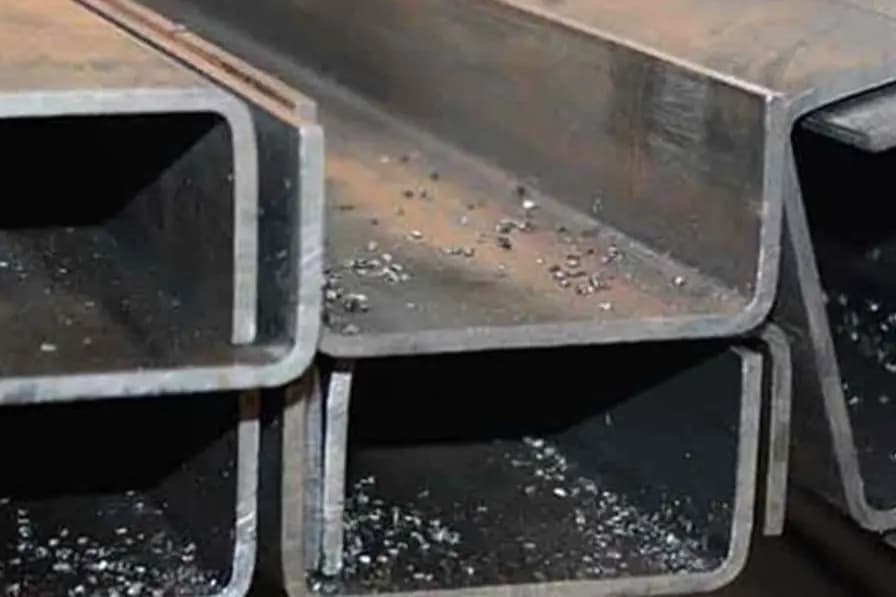

ناودانی یک پروفیل فولادی باز است که سطح مقطع آن شبیه به حرف U یا C لاتین است. این مقطع از یک جان مرکزی و دو بال عمود بر آن تشکیل شده و به دلیل شکل هندسی خاص خود، توانایی بالایی در تحمل بارهای خمشی و برشی دارد. ناودانیها در صنایع مختلف از جمله ساختمانسازی، پلسازی، صنایع دریایی، ماشینآلات سنگین و خودروسازی کاربرد دارند.
استاندارد ناودانی نیز مجموعهای از قوانین و مشخصات فنی است که برای تولید این مقطع فولادی تعیین شده است. این استانداردها شامل مواردی مانند ابعاد، ضخامت بال و جان، وزن هر شاخه، نوع آلیاژ فولاد و روش تولید میشوند.
برای اینکه بدانید چگونه وزن ناودانی را محاسبه کنیم؟ این مقاله را مطالعه کنید.
چرا انتخاب استاندارد ناودانیها اهمیت دارد؟
یک ناودانی غیراستاندارد ممکن است در ظاهر مشابه نمونه استاندارد به نظر برسد، اما از نظر ضخامت جان، طول بال، ترکیب شیمیایی فولاد و مقاومت کششی با آن تفاوتهای اساسی داشته باشد. این تفاوتها در شرایط واقعی بارگذاری میتوانند فاجعهآمیز باشند.
رعایت استاندارد ناودانی باعث میشود سازه از نظر استحکام، ایمنی و طول عمر در وضعیت مطلوبی قرار گیرد و در برابر بارهای مختلف عملکرد مناسبی داشته باشد. وجود این استانداردها باعث میشود ناودانیهای تولید شده در کارخانههای مختلف دارای کیفیت قابلقبول و قابلمقایسه باشند.
از سوی دیگر، استانداردها امکان محاسبات دقیق مهندسی را فراهم میکنند. زمانی که مهندس طراح از استاندارد مشخصی استفاده میکند، میتواند وزن، مقاومت و ظرفیت باربری مقطع را با دقت محاسبه کند. اگر در زمان خرید به استاندارد ناودانیها توجه نشود، ممکن است مقطع انتخابشده نتواند فشارهای سازهای را تحمل کند یا با سایر اجزای سازه سازگاری نداشته باشد. به همین دلیل مهندسان و پیمانکاران همواره هنگام بررسی قیمت ناودانی علاوه بر هزینه، به استاندارد تولید آن نیز توجه میکنند تا بهترین انتخاب را برای پروژه خود داشته باشند.
تاثیر استاندارد ناودانی در ایمنی سازه
یکی از مهمترین دلایل توجه به استاندارد ناودانی، افزایش ایمنی سازه است. زمانی که ناودانی مطابق استاندارد تولید شده باشد، میتوان از کیفیت مواد اولیه و دقت ابعادی آن اطمینان داشت. استفاده از ناودانی غیر استاندارد ممکن است مشکلاتی مانند موارد زیر ایجاد کند:
• کاهش مقاومت و عمر مفید سازه
• خطرات ایمنی
• افزایش احتمال شکست یا تغییر شکل
• دشوار شدن محاسبات مهندسی
• افزایش هزینههای تعمیر و نگهداری
به همین دلیل مهندسان سازه همیشه توصیه میکنند که در انتخاب مقاطع فولادی، استاندارد تولید و مشخصات فنی آنها را به دقت بررسی نمایید.
مهمترین استاندارد ناودانیها در ایران و جهان
در سطح بینالمللی، چندین استاندارد مختلف برای تولید ناودانی وجود دارد که هرکدام توسط سازمانهای صنعتی معتبر تدوین شدهاند. برخی از مهمترین استاندارد ناودانیها عبارتاند از:
• استاندارد اروپایی (EN)
• استاندارد آلمان (DIN)
• استاندارد روسی (GOST)
• استاندارد آمریکایی (ASTM)
در بازار ایران، ناودانیهایی که بر اساس استانداردهای اروپایی تولید میشوند بسیار رایج هستند. به همین دلیل محصولاتی مانند ناودانی اروپا یا ناودانی هموزن اروپا در بسیاری از پروژههای ساختمانی و صنعتی مورد استفاده قرار میگیرند.
البته این را هم بگوییم که خود ایران نیز استاندارد ملی شماره ۴۴۷۷ را برای تولید ناودانی تعریف کرده که ابعاد، تلرانسها و ترکیب شیمیایی فولاد مورد استفاده را مشخص میکند. کارخانههای معتبر داخلی مانند ناودانی ناب تبریز محصولات خود را مطابق با این استاندارد تولید میکنند تا از کیفیت و یکنواختی محصول اطمینان حاصل شود.
استاندارد ناودانی صنعتی و کاربرد آن
استاندارد ناودانی صنعتی الزامات سختگیرانهتری نسبت به نوع ساختمانی دارد، چرا که در محیطهای با شرایط دشوار مانند رطوبت بالا، دماهای شدید یا بارگذاریهای دینامیکی بهکار میرود. این استاندارد معمولاً برای پروژههایی استفاده میشود که نیاز به مقاومت بالا و تحمل بارهای سنگین دارند. در این استانداردها، ضخامت بال و جان ناودانی معمولاً بیشتر از نمونههای سبک است. همچنین کیفیت فولاد به گونهای انتخاب میشود که مقاومت بیشتری در برابر فشار و ضربه داشته باشد. از جمله کاربردهای رایج ناودانی صنعتی میتوان به موارد زیر اشاره کرد:
• ساخت شاسی و بدنه ماشینآلات سنگین
• سازههای فلزی بزرگ مانند دکلهای مخابراتی و انتقال نیرو
• صنایع دریایی و ساخت کشتی
• خطوط انتقال در پالایشگاهها و نیروگاهها
• اسکلت کارخانهها و سولههای صنعتی
برخی از تولیدکنندگان داخلی نیز ناودانیهای صنعتی باکیفیت تولید میکنند. برای مثال ناودانی آریان فولاد به دلیل رعایت استانداردهای تولید و کیفیت مناسب، در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرند.
استاندارد ناودانی سنگین چه تفاوتی با سایر انواع دارد؟
یکی از مهمترین تمایزات در دنیای ناودانی، تفاوت میان نوع سبک و سنگین است. انتخاب اشتباه میان این دو میتواند منجر به ضعف سازه یا هزینه اضافی شود. استاندارد ناودانی سبک مطابق با UPE تولید میشود و دارای بالهای موازی با ضخامت یکنواخت است. این نوع در ناودانی ساختمانی و سازههای معماری که نیاز به اتصالات مرتب دارند، ارجحیت دارد.
استاندارد ناودانی سنگین یا همان UNP به ناودانیهایی اشاره دارد که دارای بالهای مخروطی بوده و وزن و ضخامت بیشتری نسبت به مدلهای معمولی دارند. این نوع ناودانی معمولاً در سازههایی که نیاز به استحکام بالا دارند مانند پلها و پالایشگاهها، ساخت دکلهای فلزی بزرگ، شاسی ماشینآلات سنگین یا اسکلتهای صنعتی استفاده میشود. در ناودانی سنگین، ابعاد و وزن دقیق بر اساس استاندارد مشخص میشود. این موضوع باعث میشود که مهندسان بتوانند ظرفیت باربری سازه را با دقت بیشتری محاسبه کنند.
سایز انواع ناودانی و تأثیر آن بر انتخاب استاندارد
سایز انواع ناودانی معمولاً بر اساس ارتفاع جان یا همان عرض دهانه U شکل تعیین میشود. در بازار ایران ناودانیها در سایزهای ۶، ۸، ۱۰، ۱۲، ۱۴، ۱۶، ۱۸ و ۲۰ و بزرگتر تولید میشوند. هر سایز مشخصات فنی خاص خود از جمله ضخامت جان، طول بال، ضخامت بال و وزن واحد طول را دارد که در جدول اشتال ثبت شده است. هرکدام از این سایزها کاربرد خاصی دارند. برای مثال ناودانیهای کوچکتر بیشتر در سازههای سبک یا پروژههای ساختمانی استفاده میشوند، در حالی که سایزهای بزرگتر در سازههای صنعتی کاربرد دارند.
انتخاب سایز نادرست میتواند به دو مشکل اساسی منجر شود: اگر سایز کوچکتر از نیاز انتخاب شود، سازه در برابر بارهای وارده ضعیف خواهد بود. اگر سایز بزرگتر از نیاز باشد، هزینه غیرضروری تحمیل میشود. به همین دلیل مراجعه به جداول استاندارد و محاسبات مهندسی پیش از خرید الزامی است. برای مقایسه قیمت سایزهای مختلف، میتوانید از خدمات سایت فردافولاد استفاده کنید که لیست قیمتهای روز را بهصورت لحظهای ارائه میدهد.
جمعبندی
استاندارد ناودانی نقش مهمی در تعیین مشخصات فنی، ابعاد، وزن و کیفیت این محصول ایفا میکند و به مهندسان کمک میکند تا سازههایی ایمن و پایدار طراحی کنند. در پایان باید تأکید کرد که استاندارد ناودانی صرفاً یک الزام فنی نیست، بلکه ضامن ایمنی، اقتصاد و کیفیت بلندمدت هر پروژه است. از انتخاب درست سایز انواع ناودانی گرفته تا رعایت استانداردهای بینالمللی DIN یا ملی ایران، هر تصمیم کوچک میتواند تأثیر بزرگی بر نتیجه نهایی پروژه داشته باشد.
