نقش نبشیکشی در افزایش پایداری سازه
نبشی کشی ساختمان یکی از اصلیترین مراحل ایمنسازی سازههای فولادی و بنایی است؛ مرحلهای که اگر درست اجرا نشود، حتی مقاومترین المانهای سازهای نیز در برابر فشار، ضربه، زلزله و تغییرشکل دیوارها آسیب خواهند دید. در سالهای اخیر با افزایش توجه مهندسان به ایمنی لرزهای و کنترل شکستهای سازهای، اهمیت نبشی کشی ساختمان بیش از همیشه مورد توجه قرار گرفته است.
نبشیکشی تنها یک عملیات فلزیکاری ساده نیست؛ بخشی از فرآیند پیوند سازه با دیوارها و بخشهای غیرسازهای است که از ایجاد ترک، ریزش دیوار، شکست اتصالات و انتقال ناخواسته نیرو جلوگیری میکند. از طرف دیگر، کاربرد نبشی در والپست یکی از حیاتیترین بخشهای این فرآیند است. در این مطلب، با رویکردی کاملاً مهندسی و عملی، بررسی میکنیم که چرا ایمن سازی با نبشی برای هر نوع سازه ضروری است، والپست چه نقشی در پایداری دیوارها دارد و چگونه انتخاب نوع نبشی، امنیت یک پروژه را تضمین میکند.
نبشی کشی ساختمان دقیقاً چیست؟
نبشیکشی، یعنی نصب نبشی در محلهایی که دیوار یا تیغه با ستون، کلاف، تیر یا سقف در ارتباط است. این کار کمک میکند دیوار در جای خود مهار شود و در هنگام زلزله یا انبساط و انقباض، از محل اتصال جدا نشود. در یک تعریف ساده، نبشیکشی یعنی:
- اتصال مطمئن دیوار به اسکلت
- تقویت دیوارهای غیرسازهای
- افزایش مقاومت جانبی در برابر شکست
در سازههای فلزی و بتنی، نبشیکشی معمولاً با نبشیهای سبک تا متوسط انجام میشود؛ از جمله نبشیهایی مانند نبشی ST52، ST37 5SPکه هرکدام برای بارگذاری خاصی استفاده میشوند. بسیاری از پروژهها نیز از نبشیهای برندهای معتبر مانند نبشی ناب تبریز استفاده میکنند تا یکنواختی و استاندارد بودن اجرا تضمین شود.
اهمیت نبشی کشی ساختمان
نبشیکشی یکی از پایهایترین و درعینحال مهمترین مراحل ایمنسازی سازه بهویژه در ساختمانهای دارای تیغههای غیرباربر است. در نگاه اول، ممکن است تصور شود تیغهها نقشی در تحمل بار ندارند؛ اما تجربه مهندسی، زلزلههای گذشته و استانداردهای جدید نشان دادهاند که همین دیوارهای ساده میتوانند در هنگام زلزله یا تغییر شکل سازه، به یک عامل خطر جدی تبدیل شوند. در ادامه، مهمترین دلایل اهمیت نبشی کشی ساختمان را با توضیحات کامل شرح دادهایم:
۱. جلوگیری از ریزش دیوار در برابر نیروهای جانبی (زلزله و باد شدید)
تیغههای داخلی و دیوارهای پیرامونی در زمان زلزله مانند یک صفحه صلب رفتار میکنند و در برابر نیروهای افقی مقاومت چندانی ندارند. بدون نبشیکشی، کوچکترین حرکت جانبی سازه میتواند باعث ترکخوردگی، بیرونزدگی و نهایتاً فرو ریختن دیوار شود.
نبشیکشی با ایجاد مهار دوطرفه، دیوار را داخل یک قاب مقاوم قرار میدهد. این اتصال باعث میشود نیروهای افقی از طریق نبشی به اسکلت منتقل شوند و دیوار دیگر بهصورت آزاد عمل نکند. در پروژههایی که والپست قائم و افقی نیز همراه با نبشی اجرا میشود، عملکرد دیوار در برابر زلزله بهطور قابلتوجهی ارتقا مییابد و ریسک ریزش به نزدیک صفر میرسد.
۲. افزایش پایداری دیوار در برابر جابهجایی نسبی سازه
سازهها در هنگام بارگذاریهای ثقلی، باد، حرارت یا نشست احتمالی، دچار تغییر شکلهای طبیعی میشوند. تیرها خیز میکنند، ستونها کمی کوتاه میشوند و سقفها جابهجایی جانبی جزئی خواهند داشت. اگر دیوار بدون نبشی اجرا شده باشد:
- این تغییر شکلها باعث فشار موضعی بر دیوار میشود،
- تیغه در بالا یا پایین درگیر میشود،
- ترکهای قائم یا افقی گسترده ایجاد میشود،
- و حتی ممکن است دیوار از محل اتصال جدا شود.
نبشیکشی به دیوار اجازه میدهد این جابهجاییها را با انعطاف کافی تحمل کند. در حقیقت، نبشی نقش «حرکتگیر کنترلشده» دارد و مانع از انتقال نیروهای ناخواسته به بدنه دیوار میشود.
۳. افزایش مقاومت دیوارهای بلند و تیغههای سنگین
در دیوارهای بلندتر از ۳ تا ۳.۵ متر، نیروی واژگونی بسیار بیشتر است و احتمال کمانش یا خروج دیوار از صفحه بهمراتب بالاتر خواهد بود. در این شرایط، نبشیکشی استاندارد همراه با والپست، تنها راه مطمئن برای مهار دیوار محسوب میشود؛ همچنین در دیوارهایی با مصالح سنگین مانند بلوک سیمانی یا سفال فشرده، وزن مرده دیوار زیاد است و سقوط آن خطرات جبرانناپذیری ایجاد میکند. نبشیکشی در این نوع دیوارها یک الزام مهندسی است، نه یک انتخاب.
۴. جلوگیری از ترکخوردگی و آسیبهای تدریجی در طول بهرهبرداری
حتی اگر زلزلهای رخ ندهد، نبودِ نبشیکشی مشکلات طولانیمدتی ایجاد میکند:
- ترک بین دیوار و سقف
- باز شدن درزهای گوشههای دیوار
- نشست موضعی
- شکستهای مورب ناشی از جابهجایی ستونها
- خسارتهای مداوم ناشی از باز و بسته شدن درها
نبشی با مهار دقیق لبههای دیوار، این آسیبهای تدریجی را بهطور کامل کنترل میکند و باعث افزایش طول عمر دیوار میشود.
۵. الزام کدهای ساختمانی و استانداردهای نوین
طبق آخرین ویرایشهای مبحث ششم و هشتم مقررات ملی ساختمان، اجرای والپست و نبشیکشی برای تیغههای داخلی و دیوارهای پیرامونی یک الزام است. دلیل این الزام، تجربه شکستهای مکرر دیوارها در زلزلههای گذشته مانند بم، ورزقان و سرپلذهاب است. امروز هیچ مهندسی اجازه نمیدهد تیغهای بدون مهاربندی استاندارد ساخته شود، چراکه یکی از اولین نقاط آسیبپذیر در زلزله همین دیوارهای بدون نبشی هستند.
۶. ایجاد بستری مناسب برای اجرای دقیقتر نازککاری
نبشیکشی باعث میشود دیوار در راستای عمودی و افقی کاملاً ثابت باشد و در طول اجرای گچکاری، سرامیک، کابینت و سایر نازککاریها دچار جابهجایی نشود. این موضوع هزینههای بازسازی را تا حد زیادی کاهش میدهد و کیفیت نهایی کار را افزایش میدهد.
۷. افزایش ایمنی و حفاظت از جان ساکنان
مهمترین علت اجرای نبشیکشی، حفظ جان افراد است. حتی یک دیوار تیغهای ساده، در صورت سقوط میتواند بهسرعت تخریب شود، حوادث شدید برای ساکنان ایجاد کند، مسیرهای خروج اضطراری را مسدود کند و در ساختمانهای اداری یا مراکز تجاری خسارتهای مالی گسترده ایجاد کند. درواقع میتوان گفت که نبشیکشی نوعی سرمایهگذاری در ایمنی است و بسیاری از مهندسان آن را یکی از مؤثرترین اقدامات محافظتی در ساختوساز میدانند.
والپست چیست و چرا به نبشی نیاز دارد؟
والپست یک المان قائم یا افقی است که دیوارها را پشتیبانی میکند تا در برابر نیروهای برونصفحه و درونصفحه مقاوم شوند. کاربرد نبشی در والپست این است که والپست را به دیوار متصل میکند و یک مسیر مطمئن برای انتقال نیروها فراهم میآورد.
والپست با نبشی چگونه کار میکند؟
- نبشی به کف یا سقف جوش یا پیچ میشود.
- دیوار درون قاب نبشی قرار میگیرد.
- حرکت دیوار محدود و کنترل میشود.
- نبشی نیروها را به اسکلت منتقل میکند.
درواقع، والپست بدون نبشی، ناقص و ناکارآمد است.
کاربرد نبشی در ایمنسازی سازه و والپست
یکی از مهمترین بخشهای عملیات مقاومسازی دیوارهای غیرسازهای، کاربرد نبشی در ایمنسازی سازه و والپست است. والپست، بهعنوان یک عضو کنترلکننده جانبی دیوار، زمانی میتواند عملکرد استاندارد داشته باشد که بهوسیله نبشی مهار شده باشد. درواقع، نبشیها بهعنوان یک رابط مطمئن بین دیوار و اسکلت عمل میکنند و نیروی واردشده بر دیوار را به سازه اصلی منتقل کرده و مانع از انتقال تنشهای خطرناک به بدنه دیوار میشوند. در اجرای والپست قائم و افقی، نبشی در دو محل اصلی استفاده میشود:
- پایین و بالای دیوار (بهصورت نبشیهای اتصالدهنده که دیوار را درون یک قاب قرار میدهند)
- اتصال والپست به تیر، ستون یا سقف (برای جلوگیری از جابهجایی دیوار در اثر فشارهای خارج از صفحه)
بررسیکاربرد نبشی در صنعت را اینجا ببینید.
1.افزایش پایداری تیغههای داخلی
یکی دیگر از کاربردهای اساسی نبشی در والپست، جلوگیری از گسیختگی خارج از صفحه دیوار است. در زلزله، نیروی جانبی ممکن است دیوار را به سمت بیرون هل دهد و بدون وجود نبشی و والپست، دیوار مانند یک صفحه آزاد رفتار کرده و فرو میریزد. نبشی با درگیر کردن لبههای دیوار و انتقال نیرو به اعضای مقاوم، از سقوط ناگهانی دیوار جلوگیری میکند. همین موضوع دلیل اصلی است که استانداردهای جدید مهندسی ساختمان، اجرای والپست با نبشی را برای تیغهها، دیوارهای پیرامونی و دیوارهای سنگین الزامی کردهاند.
2.توزیع یکنواخت تنشها
در سازههای فلزی، نبشی نقش رابطی بسیار دقیقتر دارد. به دلیل سختی بیشتر اسکلت فلزی، دیوار نسبت به اسکلت جابهجایی بیشتری خواهد داشت. در این شرایط، کاربرد نبشی در والپست باعث میشود حرکت نسبی کنترل شود و دیوار از همگسیختگی در ناحیه مرزی در امان بماند. حتی در سازههای بنایی که دیوار بخش اصلی باربر را تشکیل میدهد، نبشیکشی و والپست نقش حیاتی در توزیع نیرو و جلوگیری از شکستهای ناگهانی دارند.
3.افزایش استحکام والپست و اتصالات
در پروژههایی که از نبشیهای باکیفیت استفاده میشود، والپست استحکام بیشتری پیدا میکند و اجرای اتصال بهصورت جوشی یا پیچی، با کیفیت بالاتری انجام میشود. این موضوع در پروژههای صنعتی، بیمارستانی، اداری یا سازههایی با زلزلهپذیری بالا اهمیت دوچندان دارد.
4.مهار دیوارهای پیرامونی
به کمک نبشی، والپست مانند یک قاب مقاوم و نیمهصلب در اطراف دیوار عمل میکند. این قاب اجازه حرکتهای کنترلنشده را نمیدهد و درعینحال، با ایجاد یک فاصله استاندارد، از ایجاد تنشهای فشاری یا لهیدگی در محل اتصال جلوگیری میکند. از همینرو اهمیت نبشی کشی ساختمان برای دیوارهایی که بلند هستند یا دیوارهای پیرامونی که در معرض باد، ضربه و تغییرات دمایی قرار دارند بیش از پیش نمایان میشود.
درنهایت، میتوان گفت ایمنسازی با نبشی یکی از ارکان اصلی حفظ پایداری دیوار و جلوگیری از ریزش آن است. کاربرد صحیح نبشی در والپست، نهتنها عملکرد دیوار را بهبود میدهد، بلکه بر ایمنی کلی سازه تأثیر مستقیم میگذارد و همین موضوع سبب شده است که امروزه در هر نوع ساختمان، اجرای والپست بدون نبشی، یک کار ناقص و غیراصولی محسوب شود.

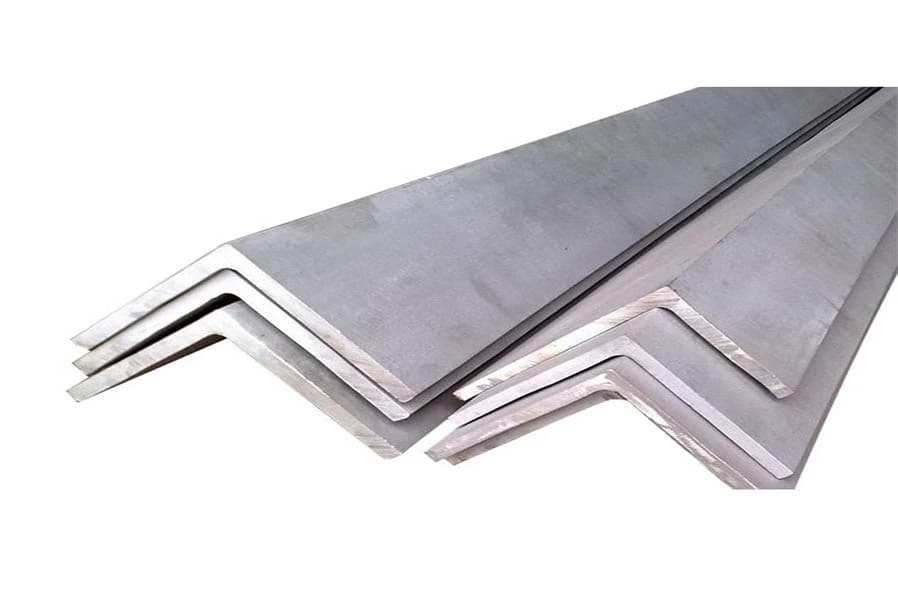

چه نوع نبشی برای نبشیکشی ساختمان مناسب است؟
انتخاب نبشی مناسب برای نبشیکشی ساختمان یکی از مهمترین بخشهای اجرای والپست و مهاربندی تیغههاست؛ زیرا نوع، جنس و سایز نبشی تأثیر مستقیمی بر عملکرد سازه در برابر نیروهای جانبی دارد. معمولاً در پروژههای ساختمانی، از نبشی ساختمانی با ضخامت و سایز استاندارد استفاده میشود، اما انتخاب نهایی به بارهای وارده، ارتفاع دیوار و نوع سازه بستگی دارد.
۱. نوع فولاد مصرفی؛ ST37 یا ST52؟
برای نبشیکشی، معمولاً نبشیهایی با فولاد ST37استفاده میشود؛ زیرا این فولاد انعطاف بیشتری دارد و در زمان جابهجایی نسبی سازه (مانند زلزله) دچار شکست ترد نمیشود. با این حال در دیوارهای بلند یا شرایطی که مقاومت بیشتری لازم است، استفاده از نبشی ST52 نیز رایج است، چراکه این فولاد استحکام بالاتری دارد و در والپستهای سنگین عملکرد بهتری نشان میدهد.
در برخی پروژهها نیز از نبشیهای مقاومتر مانند نبشی 5SP استفاده میشود که برای سازههایی با حساسیت بالا یا دیوارهای سنگین گزینهای مطمئنتر است.
۲. انتخاب سایز مناسب نبشی برای نبشیکشی
سایز نبشی یکی از اصلیترین معیارها در عملکرد مهاربندی است. بهطور معمول:
- نبشیهای ۴۰×۴۰ و ۵۰×۵۰ برای تیغههای معمولی با ارتفاع کمتر از ۳ متر استفاده میشوند.
- در دیوارهای بلندتر یا تیغههای سنگین، نبشیهای ۶۰×۶۰ یا ۷۰×۷۰ کارایی بهتری دارند.
- برای والپستهای قائم، گاهی نبشیهای بالپهنتر (مانند ۷۵×۷۵) توصیه میشود.
ضخامت نبشی نیز معمولاً بین ۳ تا ۵ میلیمتر انتخاب میشود؛ ضخامت کمتر از ۳ میلیمتر استحکام کافی ندارد و ضخامتهای بالاتر از ۵ میلیمتر بهطور معمول برای نبشیکشی تیغهها ضروری نیست مگر در پروژههای صنعتی.
۳. نبشی فابریک یا پرسی؟ کدام بهتر است؟
برای نبشیکشی ساختمان، مهندسان بهطور معمول نبشی فابریک را ترجیح میدهند، زیرا:
- استحکام یکنواختتری دارد
- لبههای آن مقاومت بالاتری در برابر خم و پیچش دارد
- در اتصال با پیچ، رولبولت یا جوش، عملکرد مطمئنتری ارائه میدهد
اما در پروژههای سبک، دکوراتیو یا تیغههای کمارتفاع، استفاده از نبشی پرسی نیز قابلقبول است، به شرطی که ضخامت مناسب باشد و طول نبشی بهطور کامل مهاربندی شود.
۴. نبشی مناسب برای اتصال پیچدار یا جوشکاری
در بخشهایی که قرار است نبشی بهصورت جوشی نصب شود، ضخامت بالاتر و فولاد انعطافپذیر توصیه میشود تا کیفیت جوش بهتر باشد. در اتصال پیچدار نیز نبشی باید دارای سطح صاف، بالهای یکنواخت و مقاومت مناسب در نقطه سوراخکاری داشته باشد. نبشیهایی که تابیدگی یا خمیدگی دارند، برای نبشیکشی مناسب نیستند و باعث ضعف در اجرای والپست میشوند.
۵. اهمیت کیفیت تولید و برند سازنده
یکی از مهمترین معیارهای انتخاب نبشی، کیفیت تولید آن است. یکنواختی ابعاد، عدم پیچش، بالهای یکسان و کیفیت فولاد، نقش مستقیمی در ایمنی دیوار دارند. انتخاب از برندهای معتبر و تأییدشده در بازار، راهی مطمئن برای تضمین کیفیت است و از مشکلات اجرایی جلوگیری میکند.
جمعبندی: چرا نبشی کشی ساختمان حیاتی است؟
نبشیکشی ساختمان، والپست و استفاده صحیح از نبشی در نقاط حساس اتصال دیوار به اسکلت، مجموعهای از اقدامات اساسی برای تضمین ایمنی سازه هستند. اهمیت نبشی کشی ساختمان و ایمن سازی با نبشی، تنها به افزایش مقاومت دیوار محدود نمیشود، بلکه بهطور مستقیم مانع از ریزش دیوار در زلزله، کاهش ترکخوردگی و افزایش طول عمر مفید سازه میشود. در این میان، کاربرد نبشی در والپست نقشی کاملاً تعیینکننده دارد؛ چراکه والپست بدون نبشی نمیتواند دیوار را مهار کند و بخش مهمی از پایداری دیوار وابسته به اتصال مناسب آن با نبشی است.
با توجه به این موارد، استفاده از نبشیهای استاندارد و تهیه مقاطع مطمئن از مجموعههایی مانند فردا فولاد، تأثیر مستقیم بر کیفیت نهایی اجرای نبشیکشی و والپست خواهد داشت. درنهایت، اجرای صحیح این عملیات نهتنها بخشی از الزامات فنی و ایمنی سازه است، بلکه یک انتخاب هوشمندانه برای کاهش هزینههای تعمیرات آینده، بالا بردن طول عمر دیوارها و تضمین امنیت ساکنان محسوب میشود.
برای اطلاع از جزئیات انتخاب ضخامت و اندازه نبشی بر اساس بارگذاری سازهای راهنمای مهندسی کلیک کنید.
