چگونه نبشی در اتصالات پیچ‌دار و جوشکاری استفاده می‌شود؟ نکات اجرایی و نکات ایمنی

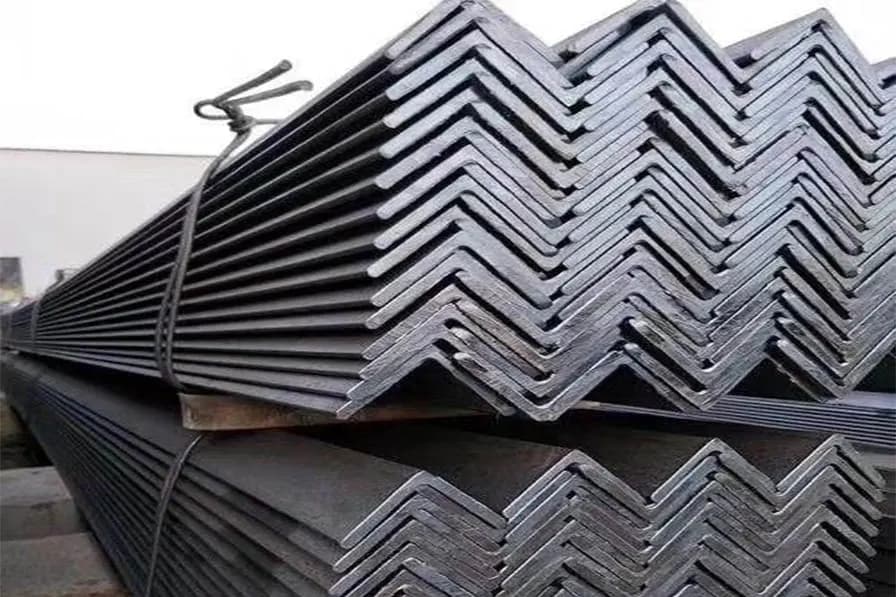

نبشی از مهم‌ترین مقاطع فولادی در ساخت‌وساز است؛ مقطعی که شاید ظاهر ساده‌ای داشته باشد، اما نقش آن در پایداری سازه به‌قدری اساسی است که بدون آن بسیاری از اتصالات قابل‌اجرا نیستند. در پروژه‌های صنعتی، ساختمانی و عمرانی، آنچه عملکرد نهایی یک اتصال را تعیین می‌کند، تنها کیفیت جوش یا تعداد پیچ‌ها نیست؛ بلکه انتخاب صحیح نبشی و شناخت نقش نبشی در اتصالات پیچ‌دار و جوشکاری است.
در این مطلب از فردا فولاد تلاش می‌کنیم به‌صورت کاربردی، مهندسی و قابل‌فهم نشان دهیم که کاربرد نبشی در اتصالات پیچ‌دار و جوشکاری چیست، چگونه باید انتخاب شود، چه نکاتی در اجرا باید رعایت شود و چرا شناخت نوع فولاد، روش تولید و استانداردهای کارخانه‌ای اهمیت دارد.
چرا نبشی یکی از کلیدی‌ترین مقاطع در اتصالات سازه‌ای است؟
نبشی، به دلیل شکل L مانند خود، قابلیت تحمل هم‌زمان بارهای محوری، خمشی و برشی را دارد و همین موضوع باعث شده در اتصالات تیر–ستون، مهاربندی‌ها، اتصالات نشیمن و حتی سازه‌های سبک، قطعه‌ای کاملاً ضروری باشد.
نبشی در مقایسه با بسیاری از مقاطع مشابه مانند سپری، عملکرد بهتری در انتقال نیروهای دو جهته دارد. همچنین در انواع سازه‌های فلزی دیده می‌شود: از ساختمان‌های چندطبقه تا سوله‌ها، پل‌ها و حتی تجهیزات صنعتی. طبیعی است که کیفیت اتصال نبشی به نبشی ساختمانی وابسته است و هرگونه ضعف در این قطعه، مستقیماً به کاهش ایمنی سازه منجر می‌شود.
انواع نبشی و تأثیر جنس فولاد بر عملکرد اتصالات
در انتخاب انواع نبشی، جنس فولاد نقش بسیار مهمی در میزان استحکام، ماندگاری و عملکرد اتصال‌ها دارد. هرچه کیفیت و ترکیب فولاد بهتر باشد، اتصال‌ها تحت فشار، ضربه و خوردگی عملکرد قابل‌اطمینان‌تری خواهند داشت. در ادامه به معرفی برخی از پرکاربردترین انواع نبشی می‌پردازیم:
نبشی ST52؛ مناسب پروژه‌های سنگین
نبشی ST52 دارای استحکام تسلیم بالا، چقرمگی مناسب و مقاومت قابل‌توجه در برابر بارهای خمشی و محوری است. به همین دلیل، در اتصالاتی که نیروهای بزرگ بر نبشی وارد می‌شود؛ (مهاربندی‌ها و اتصال تیرهای سنگین) کاربرد فراوان دارد.
نبشی 5SP؛ گزینه‌ای صنعتی و مقاوم
نبشی 5SP نسبت به ST37 سخت‌تر و مستحکم‌تر است و برای پروژه‌هایی انتخاب می‌شود که فشارهای سایشی یا فشاری زیاد دارند. کاربرد آن در سازه‌های صنعتی، ماشین‌آلات، اتصالات پرفشار و بخش‌هایی است که نیازمند دوام طولانی هستند.
علاوه‌بر جنس فولاد، برند تولیدکننده نقش تعیین‌کننده‌ای در کیفیت نبشی تولید شده دارد. برای مثال، نبشی ناب تبریز به دلیل دقت ابعادی بالا و کیفیت پایدار، در پروژه‌های مهندسی حساس بسیار پرطرفدار است. نبشی با پیچیدگی یا تاب محسوسی همراه باشد، در اتصالات پیچ‌دار باعث تغییر توزیع نیرو و در اتصالات جوشی منجر به ایجاد تنش پسماند خواهد شد.
نقش نبشی در اتصالات پیچ‌دار و جوشکاری — تفاوت عملکرد و نحوه انتقال بار
در ابتدا باید توجه داشت که بار وارد بر اتصال از سه نوع اصلی تشکیل می‌شود:
- بار محوری
- بار برشی
- لنگر خمشی
نبشی، با توجه به شکل مقطع، به‌خوبی می‌تواند هر سه نوع نیرو را منتقل کند؛ اما رفتار آن در اتصالات پیچ‌دار با اتصالات جوشی متفاوت است.
عملکرد نبشی در اتصالات پیچ‌دار (Bolted Connections)
در اتصالات پیچ‌دار، بار از طریق پیچ‌ها عبور می‌کند و نبشی نقش واسطه‌ی انتقال نیرو بین دو عضو را دارد.
ویژگی‌ها:
- رفتار فنری و شکل‌پذیرتر
- امکان دمونتاژ و تعویض
- حساسیت بالا به کیفیت سوراخکاری
- نیاز به کنترل گشتاور سفت‌کاری پیچ‌ها
در این نوع اتصال، ضخامت نبشی اهمیت ویژه دارد؛ زیرا سوراخکاری، مقاومت مقطع را کمی کاهش می‌دهد.
کاربرد نبشی در جوشکاری (Welded Connections)
در اتصالات جوشی، انتقال بار از طریق فلز جوش و هم‌جوشی آن با فلز پایه انجام می‌شود. ویژگی‌ها:
- اتصال سخت‌تر و صلب‌تر
- انتقال یکنواخت‌تر نیرو
- حساسیت بالا به کیفیت جوش و مهارت جوشکار
- احتمال ایجاد تابیدگی ناشی از گرمایش
مقایسه رفتار دو اتصال
- اتصالات پیچ‌دار شکل‌پذیری بیشتری دارند.
- اتصالات جوشی صلبیت بیشتری ایجاد می‌کنند.
- در مناطق لرزه‌خیز، انتخاب بین این دو کاملاً مهندسی و وابسته به ضوابط آیین‌نامه‌ای است.
کاربرد نبشی در اتصالات پیچ‌دار و جوشکاری در بخش‌های مختلف پروژه
نبشی‌ها در اتصالات پیچ‌دار و جوشکاری نقش حیاتی دارند و به‌عنوان یکی از کاربردی‌ترین پروفیل‌ها در تثبیت، تقویت و یکپارچه‌سازی سازه‌ها به کار می‌روند. استفاده صحیح از نبشی در هر بخش پروژه می‌تواند استحکام سازه را افزایش داده و اجرای پروژه را ایمن‌تر و سریع‌تر کند. در ادامه برخی از کاربردهای نبشی در اتصالات پیچ‌دار و جوشکاری را خدمتتان شرح می‌دهیم:
اتصالات تیر به ستون
یکی از رایج‌ترین و مهم‌ترین محل‌هایی که نبشی در آن استفاده می‌شود، اتصال تیر به ستون است. در این نوع اتصال، نبشی‌ها با نقش‌های متفاوتی به کار می‌روند؛ برای مثال نبشی نشیمن وظیفه تحمل بار عمودی و انتقال آن به ستون را بر عهده دارد، درحالی‌که نبشی جان به تیر بیشتر در تأمین پایداری جانبی و کنترل تغییر شکل‌ها کاربرد دارد. این ترکیب باعث می‌شود اتصال به‌صورت ایمن، پایدار و مطابق با ضوابط آیین‌نامه‌ای عمل کند.
اتصالات مهاربندی
در سیستم‌های مهاربندی مانند بادبندهای ضربدری (X)، هشتی (۸) و نوع ۷، نبشی نقش کلیدی دارد و معمولاً به عنوان گاست‌پلیت یا قطعه تقویتی مورد استفاده قرار می‌گیرد. وجود نبشی در این اتصالات باعث می‌شود نیروهای کششی و فشاری به‌صورت یکنواخت‌تری به اعضا منتقل شوند و مقاومت مهاربند در برابر بارهای جانبی، به‌ویژه نیروهای زلزله، افزایش یابد.
نبشی نشیمن تیر
در سوله‌ها، سازه‌های صنعتی و ساختمان‌هایی با دهانه‌های نسبتاً بزرگ، نبشی نشیمن یکی از اساسی‌ترین المان‌ها برای قرارگیری تیرآهن است. این نوع نبشی علاوه‌بر ایجاد سطح نشیمن برای تیر، به کاهش لنگرهای اضافی، کنترل نشست‌ها و تسهیل فرآیند نصب کمک می‌کند. همین ویژگی‌ها باعث شده نبشی نشیمن جزو پرکاربردترین و قابل‌اعتمادترین اجزای اتصالات فولادی باشد.
سازه‌های سبک و متوسط
در سازه‌هایی که محدودیت یا ممنوعیت جوشکاری وجود دارد (مثلاً به دلیل شرایط محیطی، نبود برق مناسب یا الزام‌های آیین‌نامه‌ای) استفاده از نبشی پیچ‌دار یک مزیت بسیار مهم محسوب می‌شود. این نوع نبشی امکان اجرای سریع، تمیز و قابل‌کنترل را فراهم می‌کند و در پروژه‌های سبک و متوسط به افزایش کیفیت اتصال و کاهش خطا کمک می‌کند. علاوه‌بر این، در صورت نیاز به تعمیر یا تعویض قطعات، اتصالات پیچ‌دار بسیار راحت‌تر از اتصالات جوشی باز و دوباره نصب می‌شوند.
چطور سایز و ضخامت مناسب نبشی را انتخاب کنیم؟
انتخاب سایز مناسب به عوامل زیر بستگی دارد:
- میزان بار محوری
- نوع اتصال (پیچ‌دار یا جوشی)
- ضخامت ورق بال تیر یا ستون
- نوع فولاد (ST37، 5SP، ST52)
برای مثال:
- نبشی ۸ یا ۱۰ برای اتصالات سبک‌تر مناسب است.
- نبشی ۱۲ و ۱۴ در اتصالات سنگین یا مهاربندها استفاده می‌شود.
- ضخامت ۶، ۸ یا ۱۰ میلی‌متر بسته به بارگذاری انتخاب می‌شود.
برای اطلاعات بیشتر انتخاب ضخامت و اندازه نبشی بر اساس بارگذاری سازه‌ای راهنمای مهندسی کلیک کنید.
نکات اجرایی در اتصالات پیچ‌دار با نبشی
تعداد و آرایش پیچ‌ها
در اتصالات پیچ‌دار، انتخاب تعداد پیچ‌ها تنها معیار ایمنی نیست؛ آنچه اهمیت بیشتری دارد، نحوه آرایش و چیدمان آن‌ها روی بال یا جان نبشی است. استفاده بیش‌ازحد از پیچ‌ها می‌تواند باعث تمرکز تنش در یک ناحیه شده و حتی عملکرد اتصال را کاهش دهد. در مقابل، آرایشی که به‌درستی طراحی شده باشد، نیروها را به شکل یکنواخت منتقل کرده و راندمان اتصال را افزایش می‌دهد. فاصله پیچ‌ها، فاصله لبه تا پیچ و قرارگیری دقیق آن‌ها از اصول کلیدی در این مرحله هستند.
دقت سوراخکاری
سوراخکاری باید با دقت بسیار بالا انجام شود، زیرا کوچک‌ترین انحراف از محور یا عدم هم‌مرکزی سوراخ‌ها باعث ایجاد تنش‌های ثانویه، عدم تماس کامل سطوح و اختلال در انتقال نیرو می‌شود. استفاده از دستگاه‌های دقیق سوراخکاری و کنترل مداوم قطر، عمق و موقعیت سوراخ‌ها کاملاً ضروری است. همچنین بهتر است سوراخکاری پس از تثبیت کامل موقعیت نبشی انجام شود تا خطا به حداقل برسد.
گشتاور بستن پیچ
سفت‌کاری پیچ‌ها مرحله‌ای بسیار حساس است. استفاده از آچار ترک‌متر برای تنظیم دقیق گشتاور توصیه می‌شود، زیرا سفت‌کردن بیش از حد باعث له‌شدگی سطح، آسیب به رزوه‌ها و کاهش ظرفیت اتصال می‌شود و سفت‌کاری کم نیز موجب لقی و انتقال نامناسب نیرو خواهد شد. باید گشتاور مطابق استاندارد پیچ مورد استفاده و شرایط اتصال تنظیم شود.
نکات ایمنی در اتصالات پیچ‌دار
- استفاده از پیچ‌ها، مهره‌ها و واشرهای استاندارد و دارای گرید مشخص
- تست چشمی برای اطمینان از عدم آسیب، له‌شدگی یا ناصافی سطح
- کنترل خوردگی، زنگ‌زدگی و تمیزی پیچ‌ها پیش از نصب، به‌ویژه در محیط‌های مرطوب یا صنعتی
نکات اجرایی در جوشکاری نبشی
نوع جوش
در جوشکاری نبشی، معمولاً از جوش گوشه به‌عنوان رایج‌ترین و اقتصادی‌ترین نوع اتصال استفاده می‌شود. این نوع جوش به دلیل سهولت اجرا و توزیع مناسب تنش در ساختار، در اغلب پروژه‌های ساختمانی و صنعتی کاربرد دارد. انتخاب اندازه گلجوش، زاویه مناسب و الگوی پاس‌ها اهمیت زیادی در عملکرد نهایی اتصال دارد.
پیش‌گرم
برای فولادهایی با استحکام بالاتر مانند ST52 یا فولادهای کم‌آلیاژ، انجام پیش‌گرم قبل از جوشکاری ضروری است. این کار از ایجاد ترک‌های سرد جلوگیری کرده و باعث کاهش تنش‌های حرارتی می‌شود. دمای پیش‌گرم باید طبق استاندارد و متناسب با ضخامت نبشی انتخاب شود. در فولادهای نرم‌تر مثل ST37 معمولاً نیاز به پیش‌گرم نیست، مگر در دماهای پایین یا ضخامت‌های بالا.
جلوگیری از تابیدگی نبشی
تابیدگی یکی از مشکلات رایج حین جوشکاری نبشی است. برای جلوگیری از تغییر فرم، باید پاس‌های جوش به‌صورت متقارن و مرحله‌ای اجرا شوند. جوشکاری یک‌طرفه و پیوسته باعث واردشدن تنش حرارتی زیاد به یک سمت نبشی شده و حالت خمیدگی یا پیچش ایجاد می‌کند. استفاده از گیره‌های مهاربندی و کنترل حرارت ورودی نیز به کاهش تابیدگی کمک می‌کند.
نکات ایمنی در جوشکاری
- استفاده از ماسک جوشکاری استاندارد با فیلتر مناسب برای جلوگیری از آسیب چشمی
- تأمین تهویه کافی در محیط به‌ویژه در فضاهای بسته
- جلوگیری از پاشش جرقه روی مقاطع مجاور با استفاده از پوشش یا شیلد نسوز
مقایسه نهایی اتصالات پیچ‌دار و جوشی با نبشی
| ویژگی‌ها | اتصالات پیچ‌دار | اتصالات جوشی |
| سرعت اجرا | سرعت نصب مناسب و قابل انجام بدون توقف زیاد | سرعت اجرا کمتر به دلیل آماده‌سازی و مراحل جوشکاری |
| امکان دمونتاژ | کاملاً قابل باز و بسته شدن | تقریباً غیرقابل دمونتاژ و دائمی |
| نیاز به مهارت | نیاز به مهارت متوسط؛ اپراتور آچار و کنترل کیفیت | نیاز به مهارت بالا؛ جوشکار حرفه‌ای، کنترل کیفیت حرارتی |
| مناسب برای | سازه‌های موقت، قابل‌تغییر، سازه‌های سبکی که نیاز به انعطاف دارند | سازه‌های دائمی، سنگین، با بارگذاری بالا |
| مقاومت نهایی | مقاومت مناسب، وابسته به تعداد و کیفیت پیچ‌ها | مقاومت بالا و یکپارچگی بیشتر اتصال |
| حساسیت به خطا | خطاهای کمتر در صورت نصب صحیح و کنترل گشتاور | حساس به تاب‌برداشتن، ترک‌های حرارتی و خطای جوشکاری |
| هزینه اجرا | معمولاً کمتر | معمولاً بیشتر به‌دلیل نیروی متخصص |
| کنترل کیفیت | قابل ارزیابی آسان (تست چشمی و گشتاور) | نیازمند تست‌های تخصصی مانند MT و UT |
با مقایسه اتصالات پیچ‌دار و جوشی در کاربرد نبشی، مشخص می‌شود که هر دو روش دارای مزایا و محدودیت‌های خاص خود هستند. اتصالات پیچ‌دار به دلیل سرعت نصب بالا، قابلیت باز و بسته‌شدن و هزینه کمتر گزینه‌ای مناسب برای پروژه‌های موقت یا سازه‌هایی هستند که احتمال تغییر یا جابه‌جایی در آینده دارند. از سوی دیگر، اتصالات جوشی یکپارچگی و مقاومت بسیار بیشتری ایجاد می‌کنند و به همین دلیل بهترین انتخاب برای سازه‌های دائمی، سنگین و پروژه‌هایی با بارگذاری بالا محسوب می‌شوند.
درنهایت انتخاب بین این دو به نوع پروژه، شرایط بارگذاری، مهارت نیروی اجرایی و الزامات طراحی بستگی دارد؛ بنابراین تصمیم صحیح معمولاً بر اساس تحلیل مهندسی و شرایط اجرایی گرفته می‌شود.
نقش کیفیت تولید و استانداردهای کارخانه‌ای در دوام اتصالات نبشی
کیفیت تولید نبشی یکی از مهم‌ترین عواملی است که بر دوام، استحکام و عملکرد اتصالات تأثیر می‌گذارد. یک نبشی تنها زمانی می‌تواند بارهای واردشده را به‌صورت صحیح منتقل کند که در مرحله تولید با استانداردهای دقیق ابعادی و متریالی ساخته شده باشد. هر خطا، حتی در حد چند میلی‌متر، می‌تواند در زمان نصب مشکل ایجاد کرده و در طول بهره‌برداری، میزان نیروهای اضافی و تنش‌های ناخواسته را افزایش دهد.
نبشی استاندارد باید ویژگی‌های مشخصی داشته باشد که رعایت آن‌ها شرط اصلی انتخاب یک محصول باکیفیت است:
- ضخامت یکنواخت: یکنواخت‌بودن ضخامت در طول شاخه باعث می‌شود انتقال نیرو به‌صورت یکسان انجام شود. هرگونه کاهش ضخامت در بخشی از نبشی نقطه‌ضعفی ایجاد می‌کند که می‌تواند تحت خمش یا فشار دچار شکست یا تغییر شکل شود.
- گوشه‌های دقیق و زاویه صحیح: زاویه ۹۰ درجه بودن گوشه‌ها اهمیت زیادی دارد، زیرا کوچک‌ترین انحراف باعث ایجاد فاصله در محل اتصال و کم‌شدن سطح تماس می‌شود. این موضوع هم کیفیت اتصال را کاهش می‌دهد و هم باعث افزایش خطا در چیدمان سازه می‌گردد.
- بدون تابیدگی: تابیدگی یا خمیدگی یکی از مشکلات رایج نبشی‌های بی‌کیفیت است. این اتفاق ممکن است هنگام نورد یا خنک‌کاری رخ دهد و اگر کنترل کیفیت دقیقی انجام نشود، محصول معیوب وارد بازار می‌شود. تابیدگی باعث می‌شود نبشی روی سطح موردنظر به‌درستی نچسبد و هنگام پیچ‌کاری یا جوشکاری مشکلات جدی ایجاد کند.
- بدون ترک، پوسته‌شدگی یا زنگ‌زدگی: وجود ترک‌های سطحی، حفره‌ها، پوسته اکسیدی یا هرگونه خوردگی نشانه ضعف کیفیت محصول و یا نگهداری اشتباه است. این نقص‌ها می‌توانند در آینده به ترک‌خوردگی گسترده، افت استحکام یا شکست اتصال منجر شوند.
کیفیت ورق اولیه نیز نقش بسیار تعیین‌کننده‌ای دارد. نبشی‌هایی که از ورق‌های استاندارد و دارای گواهی تولید می‌شوند معمولاً چقرمگی بهتری دارند و در برابر ضربه یا بارهای ناگهانی مقاوم‌ترند. در ایران، برخی برندها به دلیل رعایت دقیق همین استانداردها شناخته‌شده و قابل‌اعتماد هستند. تولیدکنندگان معتبر با استفاده از تجهیزات پیشرفته نورد، کنترل کیفی چندمرحله‌ای و استفاده از مواد اولیه استاندارد، محصولاتی ارائه می‌کنند که برای پروژه‌های سازه‌ای، صنعتی و عمرانی گزینه‌ای مطمئن و قابل اطمینان محسوب می‌شوند.
درنهایت، انتخاب نبشی باکیفیت نه‌تنها باعث افزایش دوام اتصالات می‌شود، بلکه هزینه‌های تعمیرات، دوباره‌کاری و ریسک‌های احتمالی در طول اجرای پروژه را نیز به میزان چشمگیری کاهش می‌دهد.
جمع‌بندی نهایی
نقش نبشی در اتصالات پیچ‌دار و جوشکاری، بسیار فراتر از یک مقطع فولادی ساده است. این قطعه وظیفه انتقال نیروهای مختلف را بر عهده دارد و کوچک‌ترین اشتباه در انتخاب نوع نبشی، سایز، ضخامت، نوع فولاد یا روش اتصال می‌تواند ایمنی کل سازه را تحت تأثیر قرار دهد. درک صحیح کاربرد نبشی در اتصالات پیچ‌دار و جوشکاری، پایبندی به استانداردهای اجرایی، انتخاب برند معتبر و رعایت نکات ایمنی، تضمین‌کننده دوام سازه و عملکرد مطمئن آن خواهد بود.
